客服電話
400-688-5863
添加微信
添加客服微信
隨時隨地掌握優(yōu)惠動態(tài)
官方微信
掃描二維碼
關注美雅化工微信公眾號
壓鑄鑄件內(nèi)部滲漏產(chǎn)生原因及解決方案缺陷： 滲漏（縮松）產(chǎn)生原因： 鑄件內(nèi)部松散的枝晶結構有部分暴露在鑄件表皮上，為滲漏提供了通道（縮松的另外一種存在形式）。改善措施：1．檢查發(fā)生滲漏部位是否有尖角，盡可 ...
|

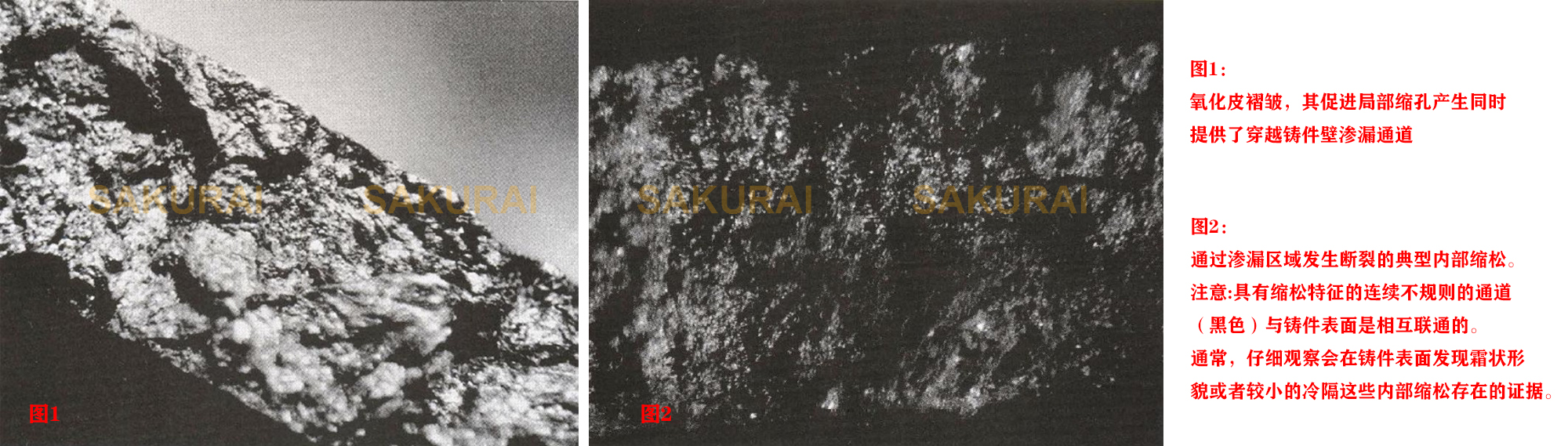

壓鑄鑄件內(nèi)部滲漏產(chǎn)生原因及解決方案 缺陷： 滲漏（縮松） 產(chǎn)生原因： 鑄件內(nèi)部松散的枝晶結構有部分暴露在鑄件表皮上，為滲漏提供了通道（縮松的另外一種存在形式）。 改善措施： 1．檢查發(fā)生滲漏部位是否有尖角，盡可能的增大過渡圓弧半徑。 2．采用噴霧的方式冷卻發(fā)生滲漏的位置－即使噴霧的作用肉眼觀察不出來也要繼續(xù)冷卻。 3．料餅太薄，或者尺寸變化太大（在很多工廠里這是主要原因）。 4．保持滲漏位置鑄件表層完好： * 去除粘附物或者其他一些物質(zhì)對滲漏處模具的粘附作用 * 盡可能的減少加工，盡可能的保持鑄件鑄造表面完好 5．核查壓力執(zhí)行情況： * 檢查沖頭問題－粘模和粘附 * 壓力控制不當－檢查靜壓力和增壓壓力 * 檢查增壓執(zhí)行情況 * 在滲漏部位增加擠壓桿 * 通過移動內(nèi)澆口減少內(nèi)澆口和滲漏部位的距離以提高凝固時滲漏部位的增壓壓力 6．改善熱平衡，冷卻發(fā)生滲漏的部位，加熱滲漏部位周圍的區(qū)域。 7．保持金屬液溫度穩(wěn)定，減小波動。 8．檢查金屬液成分，不允許有波動。 9．在要求范圍內(nèi)降低Si含量。
東莞市美雅化工有限公司20多年專注高端脫模劑研發(fā)和生產(chǎn)、輔料供應，助您買到環(huán)保好用的脫模劑產(chǎn)品。 全國脫模劑咨詢熱線：0769-22623512 更多脫模劑資訊請瀏覽官網(wǎng)：http://www.jinzehm.cn 櫻井脫模劑（一個集復合材料、壓鑄、聚氨酯、金屬、橡膠、EVA、PU等行業(yè)領域于一體的綜合性專業(yè)采購脫模劑平臺） |
Powered by Discuz! X3.5 Licensed© 2000-2023 www.jinzehm.cn( 粵ICP備20007749號-1 )
請發(fā)表評論
